洛隆礦用真空磁力啟動器的功能與原理
作者：管理員 發布時間：2019/11/11 17:05:14 點擊率：266480

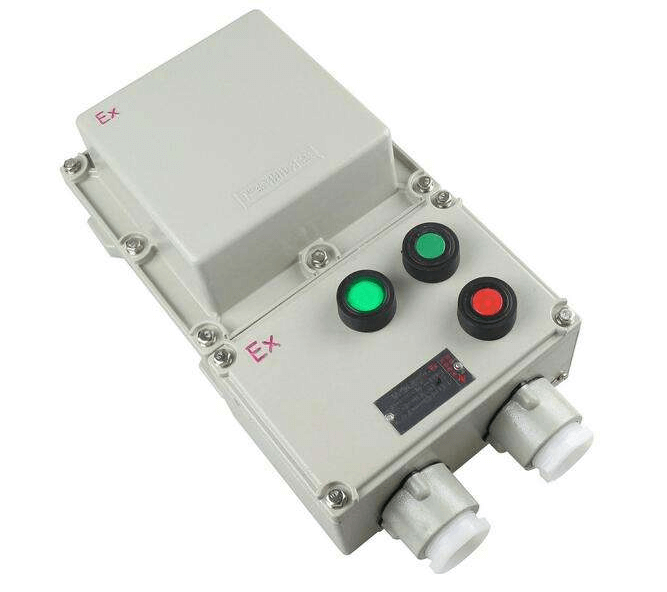

礦用真空磁力起動器是一種礦山常用的組合電器，主要由隔離換向開關，真空接觸器，熔斷器，繼電保護裝置，按鈕等元件組成。礦用真空磁力啟動器主要是用來控制和保護電動機，技術先進，功能齊全，并具有以下四項功能：
1.保護功能：短路，過負荷，斷相，不平衡，過壓，欠壓，啟動時間長，啟動頻繁，漏電閉鎖功能等。
2.控制功能：能實現電動機的遠控，近控，程控，聯控等運行方式。
3.通訊功能：能實現開關量，狀態量，整定值等的上傳，能實現遠方整定及遙控等。
4.測量及顯示功能：能實現電網電壓，負荷電流，有功功率，電度等測量與顯示，能實現故障追憶，能記錄短路跳閘次數，通過鍵盤操作可實現參數整定及實驗。
礦用真空磁力啟動器的工作原理如下：
信號經互感器后送入信號調理電路，在此對信號進行變換，放大，濾波，采樣保持，送入單片機系統。通過對數據的分析，判斷，計算從而選擇合適的保護方式，驅動跳閘線圈并點亮二極管報警，或進行閉鎖。通過鍵盤操作可使電動機處于四種運行方式，可通過外部控制按鈕來實現電動機的啟動，停止及緊急情況下的急停。上位機可與單片機通信，來查詢各種運行參數，運行狀況及故障信息，可遠方整定參數，遠方投切保護模塊，可遙控電動機等。通過鍵盤還能完成對各種參數如額定電壓，額定電流，短路倍數，每次開機及狀態，并可追憶。
硬件電路是整個裝置的基礎，包括控制電源電纜，本安先導電路，前置輸入電路，單片機系統電路，通訊電路，鍵盤與顯示電路。最后主程序是整個系統軟件的總指揮，裝置通過對各功能模塊的調用來完成系統的各參數的測量，分析，判斷和處理。
1.保護功能：短路，過負荷，斷相，不平衡，過壓，欠壓，啟動時間長，啟動頻繁，漏電閉鎖功能等。
2.控制功能：能實現電動機的遠控，近控，程控，聯控等運行方式。
3.通訊功能：能實現開關量，狀態量，整定值等的上傳，能實現遠方整定及遙控等。
4.測量及顯示功能：能實現電網電壓，負荷電流，有功功率，電度等測量與顯示，能實現故障追憶，能記錄短路跳閘次數，通過鍵盤操作可實現參數整定及實驗。
礦用真空磁力啟動器的工作原理如下：
信號經互感器后送入信號調理電路，在此對信號進行變換，放大，濾波，采樣保持，送入單片機系統。通過對數據的分析，判斷，計算從而選擇合適的保護方式，驅動跳閘線圈并點亮二極管報警，或進行閉鎖。通過鍵盤操作可使電動機處于四種運行方式，可通過外部控制按鈕來實現電動機的啟動，停止及緊急情況下的急停。上位機可與單片機通信，來查詢各種運行參數，運行狀況及故障信息，可遠方整定參數，遠方投切保護模塊，可遙控電動機等。通過鍵盤還能完成對各種參數如額定電壓，額定電流，短路倍數，每次開機及狀態，并可追憶。
硬件電路是整個裝置的基礎，包括控制電源電纜，本安先導電路，前置輸入電路，單片機系統電路，通訊電路，鍵盤與顯示電路。最后主程序是整個系統軟件的總指揮，裝置通過對各功能模塊的調用來完成系統的各參數的測量，分析，判斷和處理。
